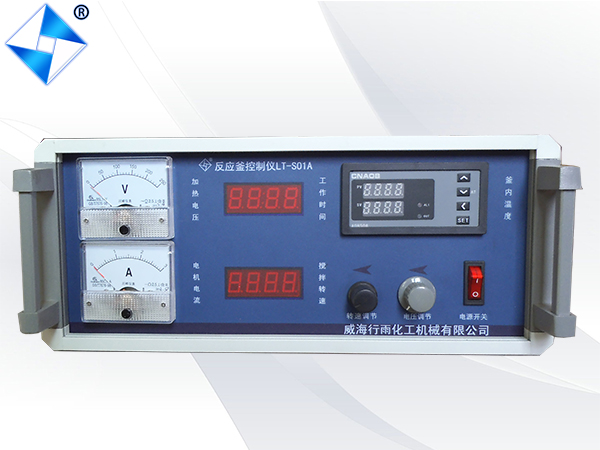

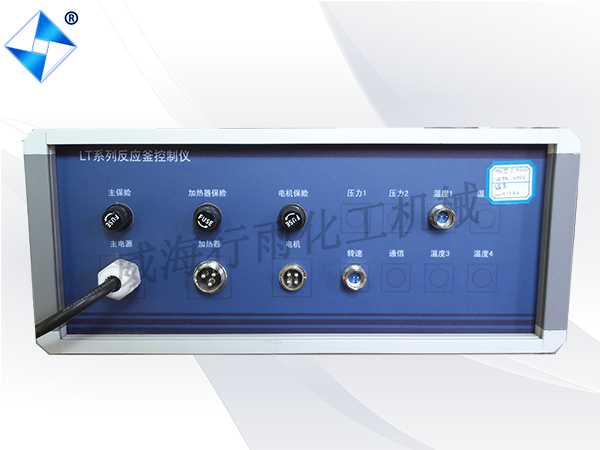

控制儀
詳細信息
：
顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域技術規格如下：
5位數顯，字高0.7"以上、7位字符顯示，字高0.4"以內，SafeTouch 觸摸按鍵編程防爆，防護IP65（NEMA 4X)墻裝或管裝安裝時可選配支架
操作溫度：-40-75℃
輸入規格：熱電偶：K、S、Wr、E、J、T、B、N 等。
熱電阻：Pt100、Cu50 等。
電 阻：0～80 、0～400 等。
電 壓：0～20mV …… 0～1V→輸入阻抗≥5M ，0～5V→輸入阻抗≥100K。
電 流：4～20mA、0～20mA 等→輸入電阻≤250 ， 0～10mA→輸入電阻≤500。
測量范圍：-1999～+9999。
測量精度：0.2 級（±0.2%FS）。
注：儀表對 B 分度號熱電偶在 0～600℃范圍內可進行測量，但測量精度無法達到 0.2 級，在 600～1800℃范圍內可保證 0.2 級測量精度。因鎢錸熱電偶本身精度及一致性較低，儀表對 WRe3-WRe25 的測量精度只為 0.5 級。
報警輸出：繼電器觸點開關輸出（常開+常閉），觸點容量 220VAC/2A 或24VDC/2A。
報警精度：±1℃或±1 定義單位。
變送范圍：0～22mA、0～10VDC。
變送精度：0.3 級(±0.3%FS)。
通訊接口：RS485 串行通訊接口、RS232C 串行通訊接口。
配電輸出：24VDC 電壓，輸出電流為 25mA，可供無源變送器使用。
溫度補償：-199.9～200.0℃數字式溫度自動補償。
使用環境：環境溫度 0～50℃，相對濕度 ≤85%，避免強腐蝕氣體。
電源：開關電源 90～260VAC（50HZ/60HZ），24VDC±2V，功耗≤5W。
顯示儀重量：≤1000g。
